Neue TR 20 ist fertig

Die TR 20, Standardwerk für fachgerechte Fenster- und Türmontage, wurde vollständig überarbeitet. Alle neuen Anforderungen fanden Berücksichtigung.

Die siebte Auflage der Technischen Richtlinie Nr. 20 des Glaserhandwerks, kurz TR 20, mit dem Titel "Montageleitfaden zur Planung und Ausführung der Montage von Fenstern und Haustüren für Neubau und Renovierung" wurde nicht nur hinsichtlich der relevanten Normen und Regelwerke aktualisiert, einige Kapitel erfuhren zudem eine grundlegende Überarbeitung und wurden um wichtige Details ergänzt.

Die Ausgabe 2020 der Technischen Richtlinie stellt den anerkannten Stand der Technik dar und kann von Planern, Fensterbauern, Monteuren, Sachverständigen wie auch von Bauherren als Grundlage für die Montage von Fenstern und Haustüren hinzugezogen werden.

Normänderungen berücksichtigt

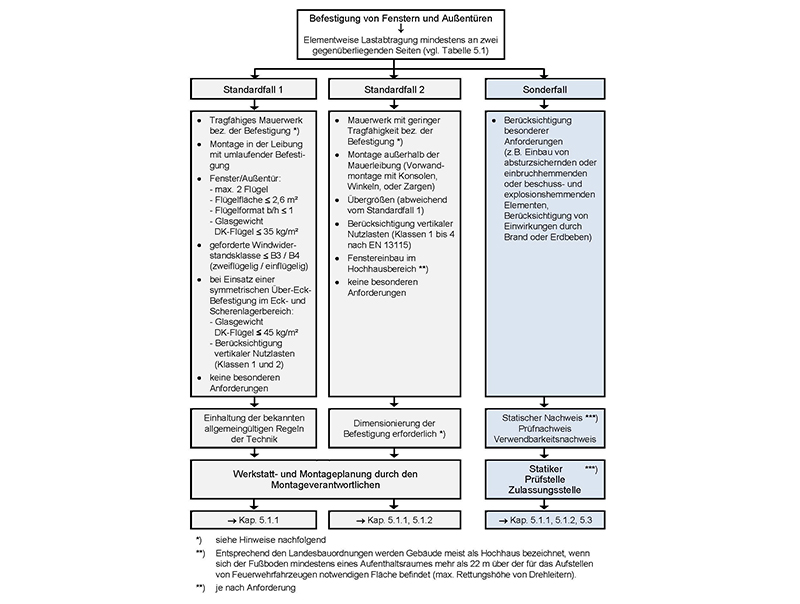

Befestigung von Fenstern und Außentüren. Die Tabelle 5.2 aus der neuen TR 20 stellt den Umfang der statischen Dimensionierung und gegebenenfalls die Nachweisführung in Abhängigkeit der Einflussfaktoren und Anforderungen dar. Foto: © Technische Richtlinie Nr. 20Befestigung von Fenstern und Außentüren. Die Tabelle 5.2 aus der neuen TR 20 stellt den Umfang der statischen Dimensionierung und gegebenenfalls die Nachweisführung in Abhängigkeit der Einflussfaktoren und Anforderungen dar. Foto: © Technische Richtlinie Nr. 20

Seit der letzten Ausgabe 2014 gab es zahlreiche Änderungen bei relevanten Normen und bei baurechtlichen Anforderungen in den bauphysikalischen Bereichen, die eine Anpassung der TR 20 erforderlich machten.

Zu nennen sind hier beispielsweise die Normen:
- Wärmeschutz und Energieeinsparung in Gebäuden (DIN 4108),
- Schallschutz im Hochbau (DIN 4109),
- Fugendichtungsbänder für Außenwandfugen (DIN 18542),
- Bauwerksabdichtung (DIN 18531 und DIN 18533),
- Luftdurchlässigkeit von Gebäuden (DIN ISO 9972).

Zahlreiche Beispielsituationen

Insbesondere die Befestigung von Bauelementen und die Verwendung von hochwärmedämmenden Mauersteinen wurden ausführlich behandelt und mit zahlreichen Beispielen ergänzt.

Hier gibt es nun eine praxistaugliche Definition von drei Lastfällen, dem Standardfall 1 mit tragfähigem Mauerwerk, dem Standardfall 2 mit einem Mauerwerk mit geringer Tragfähigkeit, bei dem die Dimensionierung intern geklärt werden kann, und dem Sonderfall mit besonderen Anforderungen, bei dem ein Statiker, eine Prüfstelle oder eine Zulassungsstelle hinzugezogen werden muss.

Neue Details zum barrierefreien Bauen

Baurechtliche Anforderungen an barrierefreies Bauen erfordern zunehmend Lösungen für niedrig ausgelegte Schwellen oder gar Nullschwellen. Hierzu wurde das entsprechende Kapitel der TR 20 mit neuen Konstruktionsteichnungen ergänzt.

Idealer Praxispartner für Planung und Ausführung

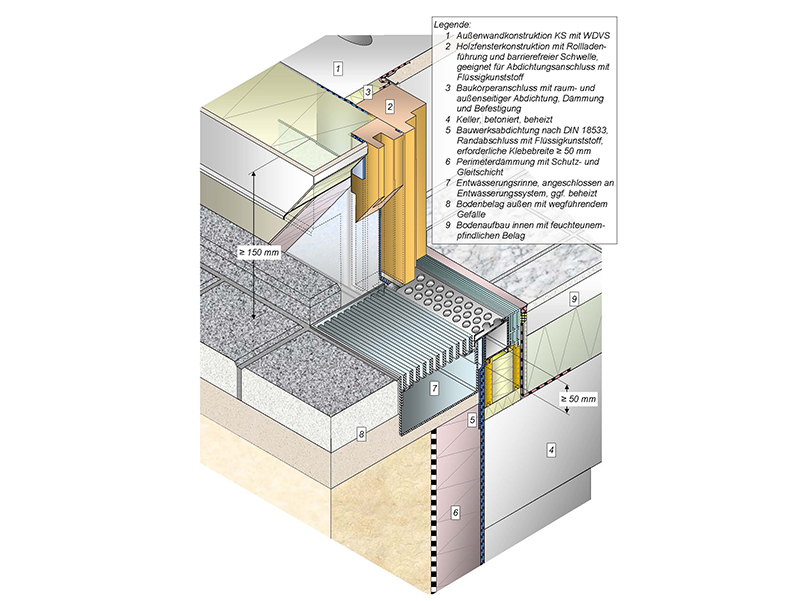

Auch der Trend zum barrierefreien Bauen wird in der neuen TR 20 berücksichtigt. Das Beispiel 7.32. aus der Technischen Richtlinie zeigt einen ebenerdigen Terrassentüranschluss mit barrierefreier Schwelle und Rollladen, bei einer Außenwandkonstruktion mit WDVS mit Bauwerksabdichtung nach DIN 18533. Foto: © Technische Richtlinie Nr. 20Auch der Trend zum barrierefreien Bauen wird in der neuen TR 20 berücksichtigt. Das Beispiel 7.32. aus der Technischen Richtlinie zeigt einen ebenerdigen Terrassentüranschluss mit barrierefreier Schwelle und Rollladen, bei einer Außenwandkonstruktion mit WDVS mit Bauwerksabdichtung nach DIN 18533. Foto: © Technische Richtlinie Nr. 20

Der überarbeitete Montageleitfaden ist ein idealer Praxishelfer für die Planung und Ausführung einer fachgerechten Fenster- und Außentürmontage.

Erstellt wurde die TR 20 vom ift Institut für Fenstertechnik (Rosenheim), der Gütegemeinschaft Fenster, Fassaden und Haustüren e. V. (Frankfurt) in Zusammenarbeit mit dem Bundesinnungsverband des Glaserhandwerks (Hadamar), der Gütegemeinschaft Fugendichtstoffkomponenten und -systeme (Frankfurt), der Gütegemeinschaft Kunststoff- Fensterprofilsysteme (Bonn), Tischler Schreiner Deutschland (Berlin), Unabhängige Berater für Fassadentechnik e. V. (Schwäbisch Gmünd) und dem Verband Fenster + Fassade (Frankfurt).

Weitere Informationen:Die 7. Auflage der TR 20 erscheint im 2. Quartal 2020 und ist erhältlich über den Internet-Buchshop der Verlagsanstalt Handwerk unter vh-buchshop.de/glaser oder telefonisch bestellbar unter 0211/390 98-27.
