Die untere Führungsschiene ermöglicht die verdeckte Montage der Führungsrolle mit nicht sichtbarer Torblattführung.

Die untere Führungsschiene ermöglicht die verdeckte Montage der Führungsrolle mit nicht sichtbarer Torblattführung. (Foto: © Teckentrup)

Neues Feuerschutz-Schiebetor von Teckentrup

RTS Magazin - Aktuell

September 2020

Brandschutz, Wirtschaftlichkeit, Ästhetik und Montagefreundlichkeit – all dies vereint das neue Feuerschutz-Schiebetor "Teckentrup 62 FST".

In den Ausführungen EI230 und EI290, auf Wunsch mit Rauchschutz nach EN 1634-3, erfüllt es die neue europäische Norm DIN EN 16034 und trägt das CE-Kennzeichen. Verschiedene Oberflächen, Farbtöne und Verglasungen bieten ein breites Ausstattungsspektrum. Als ein- oder zweiflügeliges Tor mit optionaler Schlupftür ist es nahezu universell im Feuerschutz einsetzbar. Neue durchdachte Montagelösungen vereinfachen zudem den Einbau.

Mit dem Ende der Co-Existenzperiode der DIN EN 16034 im November 2019 dürfen im Brandschutz nur noch Tore mit CE-Kennzeichnung eingesetzt werden. Diesen Standard erfüllt das neue "Teckentrup 62 FST" – mit dreißig oder neunzig Minuten Brandwiderstand, optional als rauchdichtes Tor.

Universell einsetzbar

Damit steht ein europaweit universell einsetzbares Feuerschutz-Schiebetor bereit. Ziel war zudem, ein wirtschaftliches, optisch ansprechendes und einfach montierbares Bauelement zu entwickeln, das auch die Anforderungen des Fachhandwerks erfüllt.

Das zeigt zum Beispiel die Weiterentwicklung der Schlupftür, bei der die Anforderungen der Verarbeiter unmittelbar aufgenommen wurden: Gemäß DIN 18040-1 Barrierefreies Bauen Teil 1: "Öffentliche Gebäude" ist die Tür schwellenlos und nun bis zur extremen Breite von 1200 Millimeter planbar – und die verdeckt liegenden 3D-Bänder ermöglichen einen Öffnungswinkel bis 170 Grad.

Einfache Montage, hohe Wirtschaftlichkeit

Gleich mehrere Verbesserungen vereinfachen die Montage des Feuerschutz-Schiebetors. Statt der herkömmlichen Helmschiene setzt Teckentrup ein innovatives Röhrenlaufsystem ein, das durch seine justierbare Aufhängung schnell montiert ist.

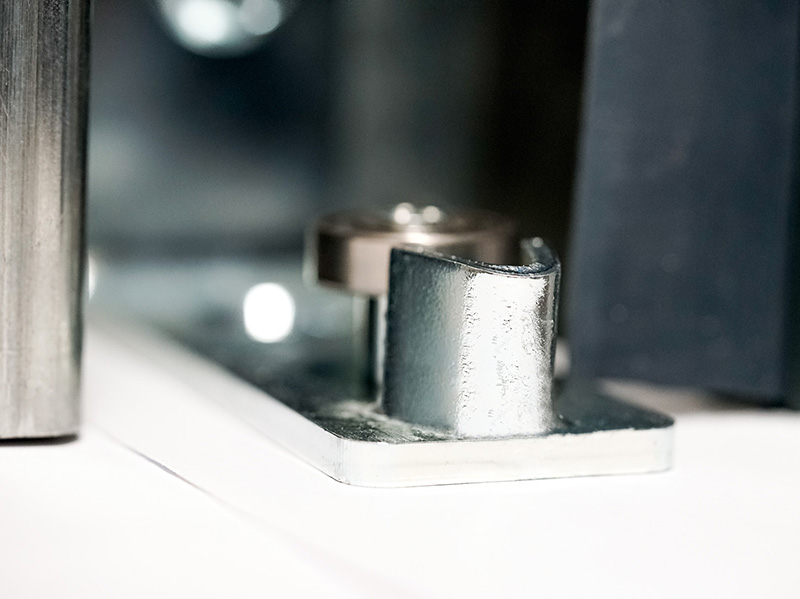

Verschrauben in den Boden ist nicht erforderlich. Foto: © TeckentrupVerschrauben in den Boden ist nicht erforderlich. Foto: © Teckentrup

Da die Winkel nur an einem Punkt befestigt werden, sind Höheneinstellung und Nivellierung schnell umgesetzt – und zudem besonders anpassungsfähig. So lassen sich Unebenheiten des Bodens leicht ausgleichen. Die Montage der oberen Zarge erfolgt durch Zusammenstecken der einzelnen Elemente, die Blenden werden ohne Verschraubungen montiert.

Weil die Position der Torführung vorgegeben ist - Montage liegt verdeckt und die Führungsrolle wird mit dem Gegeneinlauf im gleichen Lochsystem verschraubt -, gibt es weniger Fehlerquellen bei der Montage. Mit nur rund 28 kg/m² ist das Tor (EI230) verhältnismäßig leicht. Der Wegfall der Bodenbefestigung vereinfacht vor allem die Montage in Räumen mit Fußbodenheizung.

Variable Schönheit

Auch optisch punktet das Tor gleich mehrfach. Die gesamte Lauf- und Führungstechnik liegt hinter den Blenden, das Befestigungssystem ist somit nicht sichtbar und zugleich geschützt. So verläuft auch die Drahtseilführung im neu entwickelten Röhrensystem. Die Blenden selbst liegen elegant und flach auf.

Verglasungen liegen nahezu flächenbündig im Torblatt, was das Gesamtbild zusätzlich stimmig macht. Der neue Gegeneinlauf mit definiertem Platzbedarf sorgt zudem für einen sauberen Wandanschluss. Bei den Torelementen in der Version EI230 mit der Montage über das Stecksystem werden die Elemente über ein Pilzkopfsystem einfach und schnell miteinander verbunden. Neben dem Montagevorteil bietet dies den optischen Effekt: Keine sichtbaren Verschraubungen. In der Version EI290 entfällt das Versiegeln der Torelemente. Dies beschleunigt die Montage und ist optisch deutlich ansprechender.

Für die Toroberflächen stehen viele Gestaltungsmöglichkeiten zur Wahl: Verzinkt, in Edelstahl oder in frei definierbarem RAL-Farbton fügen sich die Tore problemlos in jegliches architektonische Konzept ein – von der schlichten Lösung für die Tiefgarage bis zum Raumteiler im Superior-Hotel.

Sicher und wirtschaftlich

Die neuen technischen Features führen zu sinkendem Wartungsaufwand. Das liegt sowohl an der vereinfachten Montage, als auch an den verdeckt und somit geschützt liegenden Bauteilen. Das CE-Kennzeichen bietet Einsatz- Sicherheit. Lange Funktionsfähigkeit und Stabilität sind somit klar nachgewiesen.

Selbst bei der Schlupftür bleibt die moderne Optik erhalten: Werkseitige Vorarbeiten erleichtern die Montage vor Ort, auch diese Tür kann mit nahezu flächenbündiger Verglasung ausgestattet werden und fügt sich in den Look des Tores ein. Hohe Verkehrssicherheit ist gegeben, da das Tor schwellenlos eingebaut wird.

Das geprüfte, CE-gekennzeichnete Feuerschutz-Schiebetor "Teckentrup 62 FST" bietet Brandschutz, Ästhetik und montagefreundliche Technik in einem. Die innovativen Montagesysteme entlasten die Einbau-Teams. Extras wie Schlupftüren, Oberflächenbeschichtungen oder Verglasungen sorgen für die perfekte Anpassung des Tores an sein Umfeld.

Weitere Informationen: www.teckentrup.biz
