Foppe+Foppe erweitert Montage-Sortiment

Ein spezieller Sonnenschutz-Befestigungsbolzen von Foppe+Foppe ermöglicht eine nachträgliche wirtschaftliche Befestigung von Sonnenschutzkästen.

Sanieren im Bestand ist ein wichtiges und wachsendes Geschäftsfeld des Lengericher Familienunternehmens Foppe. Ein speziell entwickelter Sonnenschutz-Befestigungsbolzen ermöglicht eine technisch optimierte wirtschaftliche Befestigung von Sonnenschutzkästen (z. B. für Raffstoren, Textilscreens, Rollläden, Markisen) an alle gängigen Riegel-Riegel- beziehungsweise Pfosten-Riegel-Konstruktionen. Er eignet sich sowohl für Neufassaden als auch besonders für eine nachträgliche Montage an bestehenden Fassaden.

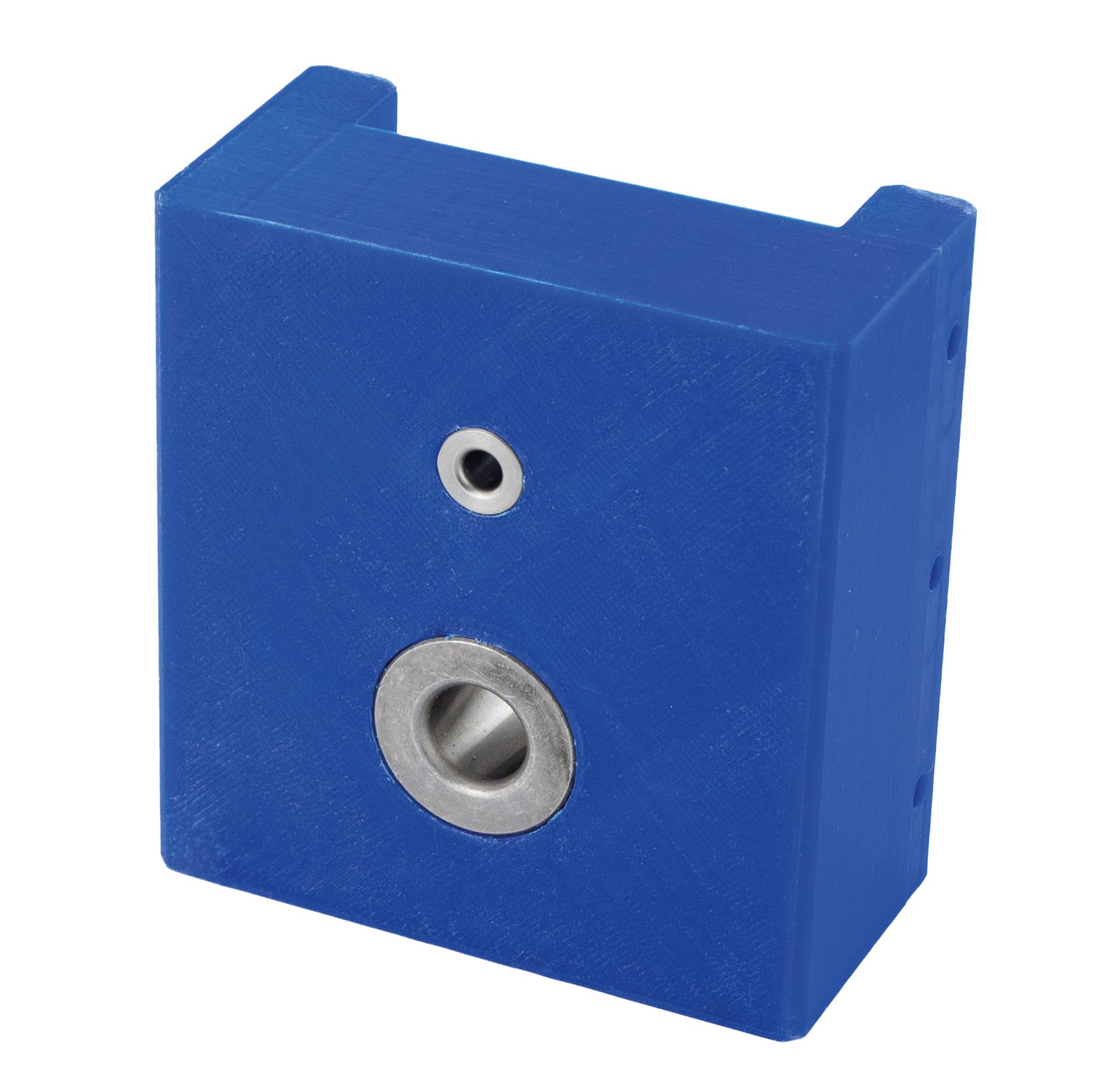

Bohrlehren sichern das mittige Treffen des Schraubkanals sowie präzise Bohrabstände. Foto: © Foppe+Foppe

Kernstück des Befestigungssets ist der Sonnenschutz-Befestigungsbolzen, eine stark modifizierte Stockschraube aus Edelstahl. Beginnend mit einer kurzen gewindefurchenden Spitze 5,5 x 15 Millimeter geht diese über in einen 12 Millimeter starken abgesetzten Schaft und endet in einem metrischen Gewindebolzen. Der Befestigungsbolzen wird direkt in dem Schraubkanal des Grundprofils befestigt.

Zeitsparende Montage

Hierzu wird der Deckschale eine Bohrlehre mit gehärteten Bohrbuchsen aufgesetzt, anschließend Deckschale und Klemmleiste in einem Arbeitsgang mittig bis zum Schraubkanal des Grundprofils durchbohrt. In einem zweiten Schritt wird die Bohrlehre mit Hilfe eines Steckstifts um exakt 40 Millimeter versetzt und passgenau eine zweite Durchgangsbohrung gesetzt.

Die Bohrlehre wird in den Standard-Ansichtsbreiten 50 und 60 Millimeter vorgehalten, andere Ansichtsbreiten können auf Anfrage herstellgestellt werden. Eine Einschraubhilfe ermöglicht eine zeitsparende Montage der Befestigungsbolzen.

Bestellinformation hinterlegt

Der abgesetzte Schaft des Sonnenschutz-Befestigungsbolzen sitzt dem Grundprofil flächig auf, womit eine gegenüber Vertikallasten sehr biegesteife Verbindung erreicht wird. Er kann sowohl einzeln als auch paarweise gesetzt werden. So können alle marktgängigen Sonnenschutzkästen statisch gesichert abgelastet werden. Eine über eine Unterlegscheibe und Mutter von außen gegen das Klemmprofil gepresste Dichtscheibe verhindert zuverlässig das Eindringen von Wasser in die Fassadenkonstruktion.

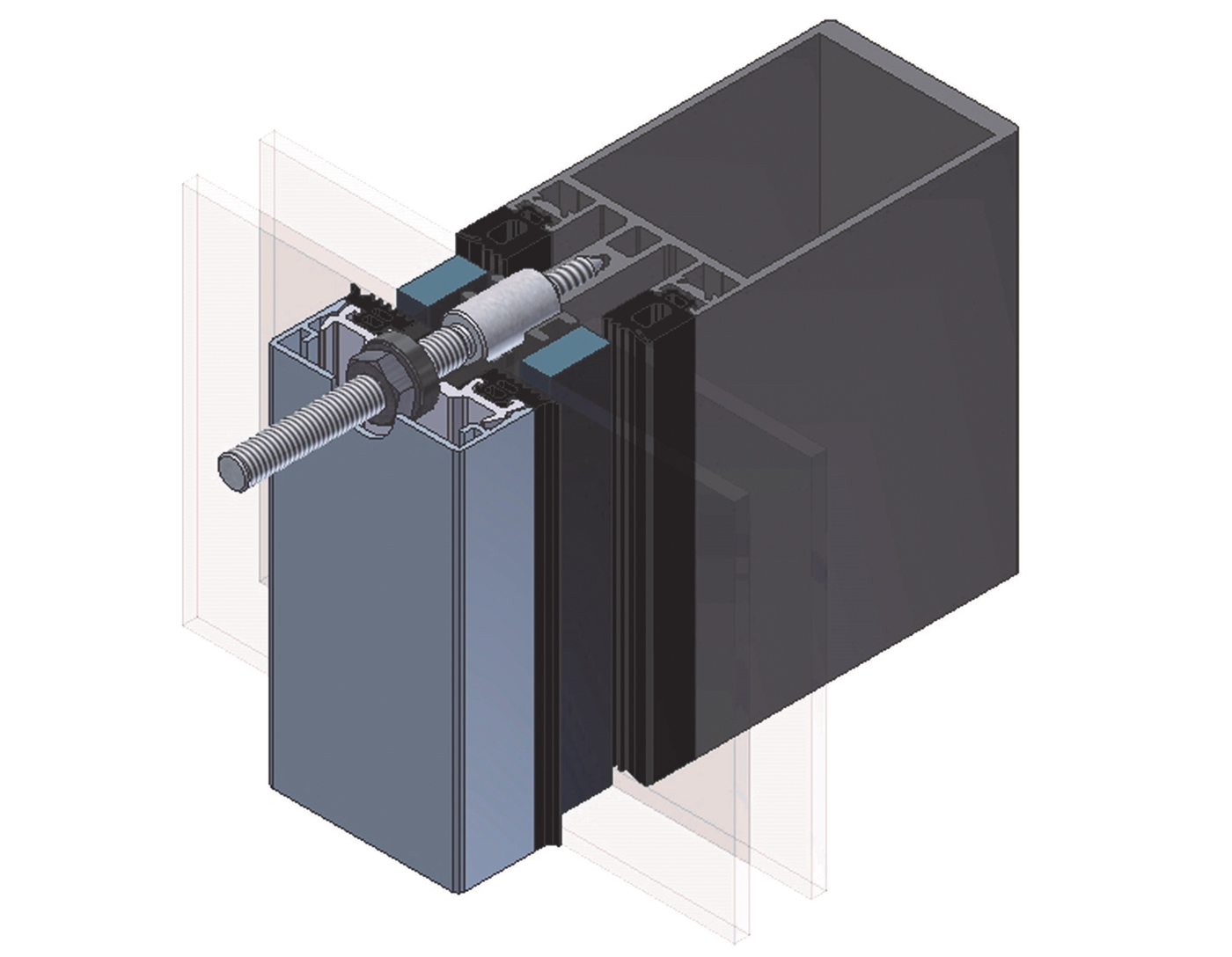

Der neue Sonnenschutz-Befestigungsbolzen ermöglicht auch nachträglich eine wirtschaftliche Montage von Sonnenschutzkästen. Foto: © Foppe+Foppe

Das komplette Set bestehend aus Bolzen, Dichtungsring, Unterlegscheibe und Mutter kann, abgestimmt auf das verwendete Profil und die verbaute Glasstärke, mit unterschiedlich langen Gewindebolzen geordert werden. Zur Ermittlung der erforderlichen Länge ist im Onlineshop von Foppe eine Bestellinformation hinterlegt (Sonnenschutz- Befestigungsbolzen in M8).

Sonderlängen und -ausführungen möglich

Mit Standardlängen des Bolzens von bis zu 115 Millimeter können die meisten Fassadenkonstruktionen mit Lagerware sonnenschutztechnisch nachgerüstet werden. Auf Nachfrage sind auch Sonderlängen und -ausführungen möglich. Das System eignet sich für alle gängigen Aluminium-Fassadensysteme wie zum Beispiel Schüco, Heroal, Kawneer oder ähnliche Systeme.

Um den Anforderungen der verschiedenen Hersteller von Beschattungen nachzukommen, wird eine Basisprüfung der möglichen Zug- und Querkräfte als auch Eigenlast bei der IFBT GmbH (Institut für Fassaden- und Befestigungstechnik) in Leipzig erfolgen.

Weitere Informationen: foppe.de
